Цифровой протокол имплантации зубов: 12 обязательных этапов, которые исключают перфорацию гайморовой пазухи
Цифровой протокол имплантации зубов — это воспроизводимая последовательность из 12 шагов: КЛКТ в ЛОР-режиме, интраоральное сканирование, совмещение снимков, анализ кости, виртуальная расстановка имплантов, решение по синус-лифтингу, печать хирургического шаблона, проверка его посадки, пилотное сверление, установка импланта с контролем стабильности, контрольный 3D-снимок и план повторных осмотров. По данным систематических обзоров последних лет, цифровой протокол снижает риск перфорации гайморовой пазухи с 1–3% (при работе «на глаз») до десятых долей процента. Ниже — разбор каждого этапа простым языком и чек-лист вопросов, по которым пациент сам поймёт, делают ли ему имплантацию по протоколу или импровизируют.
Почему имплант на верхней челюсти может уйти в гайморову пазуху
Имплант на верхней челюсти уходит в пазуху, потому что между корнями жевательных зубов и дном гайморовой полости нередко остаётся всего 2–4 мм кости, а длина стандартного импланта — 8–10 мм. Это касается именно боковых зубов — премоляров и моляров верхней челюсти. По данным обзоров последних лет, частота перфораций при «классической» имплантации без цифрового планирования составляет 1–3%, а при работе по шаблону — доли процента. Вывод для пациента простой: на верхней челюсти в боковом отделе цифровое планирование — это не опция, а условие безопасности. Подробнее о том, как именно в таких случаях имплант может пробить дно полости носа и как этого избежать с помощью цифрового навигационного протокола, мы разбирали в отдельном материале.

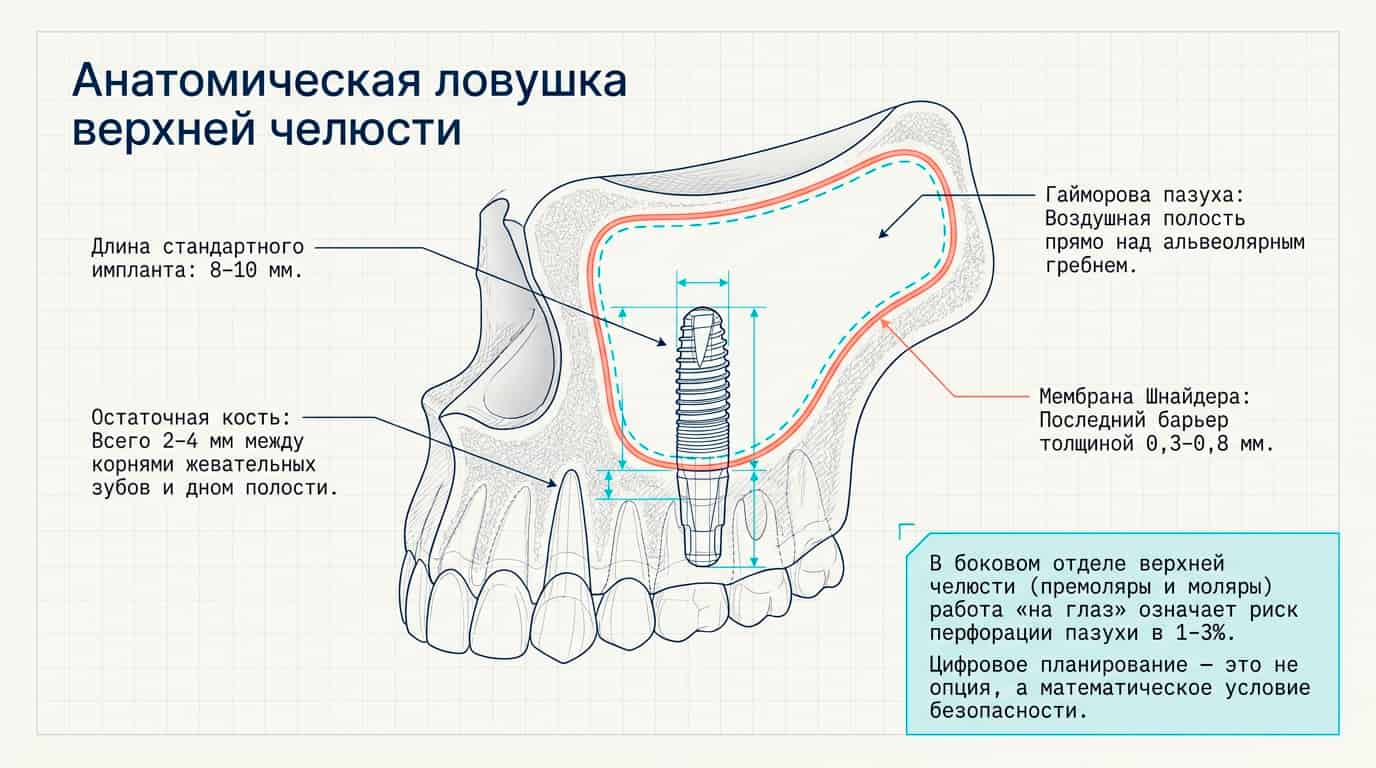

Анатомия в двух абзацах: где заканчивается кость и начинается пазуха
Альвеолярный гребень — это костный валик, в который вкручивается имплант. Над ним, в области жевательных зубов сверху, лежит гайморова пазуха — воздушная полость в кости черепа. Дно пазухи выстлано мембраной Шнайдера — тонкой слизистой оболочкой толщиной 0,3–0,8 мм. Она и есть последний барьер между имплантом и пазухой.
Проблема в том, что после удаления верхнего жевательного зуба кость постепенно тает, а дно пазухи опускается вниз — это называется пневматизация пазухи. Через год-два после удаления кости остаётся в среднем на 30–50% меньше. Если пациент откладывает имплантацию на «когда-нибудь», запас высоты тает сам по себе.
Три типичные причины промаха в пазуху
Первая причина — оценка высоты кости по плоскому 2D-снимку. Панорамный снимок (ортопантомограмма) даёт усреднённую картинку и искажает реальные размеры на 10–25%. Хирург видит «вроде 10 мм», а по факту в нужной точке 6 мм. О том, что такое ортопантомограмма и зачем её назначают, есть отдельная статья — рекомендую прочитать перед первой консультацией.
Вторая причина — отказ от синус-лифтинга при дефиците кости. Синус-лифтинг — это процедура, при которой дно гайморовой пазухи аккуратно приподнимают и под него подсыпают костный материал, создавая запас высоты под имплант. Если кости меньше 5–6 мм, а синус-лифтинг пропустили, имплант буквально некуда поставить, кроме как в пазуху. Полный разбор процедуры — в материале «Синус-лифтинг, открытый и закрытый: что это за процедура и зачем она проводится».
Третья причина — неверный угол установки. Даже при достаточной высоте кости имплант, поставленный с наклоном «в сторону пазухи», уходит в неё верхушкой. Без хирургического шаблона угол контролируется глазом и опытом — и именно тут чаще всего случаются промахи на 5–10 градусов.
Клинический случай. Мужчина около 54 лет пришёл на повторную имплантацию через два месяца после операции в другой клинике. Жалоба — односторонний насморк и привкус металла в носу при сморкании. Имплантация делалась по панорамному снимку без КЛКТ. На контрольной 3D-диагностике обнаружили: верхушка импланта в области второго моляра справа сверху уходит в просвет гайморовой пазухи на 2,5 мм, мембрана Шнайдера перфорирована. Имплант удалили, перфорацию закрыли коллагеновой мембраной, назначили антибактериальную терапию. Через 4 месяца провели повторную имплантацию по цифровому протоколу с закрытым синус-лифтингом — без осложнений.
Что такое цифровой протокол имплантации и чем он отличается от классики
Цифровой протокол имплантации — это связка цифровых инструментов, которые превращают операцию из работы «по ощущениям» в работу по заранее рассчитанному плану. В основе протокола — три кита: КЛКТ (конусно-лучевая компьютерная томография — объёмный 3D-снимок челюстей), интраоральный скан (цифровой слепок зубов, снятый камерой во рту) и виртуальное планирование в специализированной программе. Хирург видит будущий имплант в кости пациента ещё до операции и точно знает, где сверлить, на какую глубину и под каким углом. Если интересно глубже понять разницу подходов, в материале «Ошибки планирования имплантации: почему импланты, поставленные на глаз без КТ и 3D-шаблона, удаляют через 10 лет» собраны конкретные клинические примеры.
Сравнение классического и цифрового подхода удобнее показать таблицей:
Где классическая имплантация ещё уместна
Классическая имплантация без шаблона остаётся допустимой в простых случаях: одиночный имплант в зоне с большим запасом кости, чаще на нижней челюсти, у опытного хирурга. В боковом отделе верхней челюсти — там, где близко пазуха — работа без КЛКТ и шаблона повышает риск без какой-либо выгоды для пациента. Экономия 15–30 тысяч рублей на этапе планирования не стоит риска перфорации и последующей операции по извлечению импланта из пазухи.
Что цифровой протокол добавляет к рукам хирурга
Цифровой протокол не заменяет хирурга — он добавляет три слоя страховки. Первый слой — точная диагностика (видно реальную анатомию, а не её 2D-проекцию). Второй — расчёт на компьютере (можно «примерить» 3–4 варианта установки и выбрать безопасный). Третий — физический шаблон во рту, который не даст сверлу уйти не туда. Каждый слой работает, даже если опыт хирурга в этот день подводит — и именно поэтому протокол даёт воспроизводимый результат, а не «лотерею от настроения».
12 обязательных этапов цифрового протокола: чек-лист пациента
Ниже — те самые 12 этапов. Под каждым: что делает врач, что проверяет пациент, какой вопрос задать и какой красный флаг означает, что этапа в клинике нет.
Этапы диагностики и планирования (1–6)
Этап 1. КЛКТ в ЛОР-режиме с захватом гайморовых пазух
КЛКТ — это объёмный рентгеновский снимок челюстей с дозой облучения в 5–10 раз ниже, чем у обычного медицинского КТ. В стандартном стоматологическом режиме томограф захватывает только челюсти. Для имплантации верхних жевательных зубов нужен ЛОР-режим — расширенное поле, которое включает гайморовы пазухи целиком. Это позволяет увидеть полипы, кисты, утолщения слизистой — всё, что повышает риск перфорации.
Вопрос врачу: «Делается ли КЛКТ с захватом гайморовых пазух?» Красный флаг: план составлен по панорамному снимку, КЛКТ предлагают только «если что-то пойдёт не так».
Этап 2. Интраоральное сканирование зубных рядов
Интраоральный скан — это цифровой слепок зубов, снятый специальной камерой во рту за 3–5 минут. Результат — STL-файл (трёхмерная модель зубных рядов в высоком разрешении). Сканер заменяет неприятные слепки с ложкой и силиконовой массой. И, что важнее, даёт точность до 20–50 микрон против 100–300 микрон у обычных слепков.
Вопрос врачу: «У вас есть интраоральный сканер или снимаете обычные слепки?» Красный флаг: клиника говорит «шаблон сделаем по слепкам» — точность шаблона будет ниже в 2–3 раза.
Этап 3. Совмещение DICOM и STL (мэтчинг сканов)
DICOM — это формат файлов КЛКТ, в котором хранится 3D-снимок кости. STL — формат скана зубов. Программа планирования совмещает эти два файла, накладывая зубы из скана на челюсть из КЛКТ. Это называется voxel-наложение или мэтчинг сканов. Результат — единая 3D-модель, на которой видно одновременно кость, зубы, нервы и пазухи.
Вопрос врачу: «В какой программе вы планируете имплантацию?» Красный флаг: врач не может назвать программу (coDiagnostiX, Blue Sky Plan, Implant Studio, R2Gate и подобные) — значит, виртуального планирования не будет.
Этап 4. Анализ высоты, ширины и плотности кости
В программе планирования врач измеряет высоту альвеолярного гребня в нужной точке с точностью до десятых долей миллиметра. Дополнительно оценивается плотность кости по классификации Misch — типы D1 (плотная, как дуб) до D4 (рыхлая, как пенопласт). Тип кости определяет протокол сверления и риск, что имплант не получит первичной стабильности. На верхней челюсти чаще всего встречается тип D3–D4 — а это значит, что без шаблона риск отклонения выше.
Вопрос врачу: «Сколько у меня миллиметров кости в зоне будущего импланта и какой тип плотности?» Красный флаг: ответ «достаточно» без конкретных цифр.
Этап 5. Виртуальная расстановка имплантов по принципу abutment-driven planning
Abutment-driven planning переводится как «планирование от будущей коронки». Это значит, что в программе сначала ставится виртуальная коронка — та, что будет видна во рту, — а уже под неё подбирается положение импланта. Старый подход был обратным: имплант ставили туда, где есть кость, а коронку потом «как-нибудь приделывали». Это часто давало кривые протезы и проблемы с гигиеной.
Вопрос врачу: «Вы планируете от будущей коронки или от того, где удобнее поставить имплант?» Красный флаг: врач говорит, что «коронку сделаем по факту, после приживления» — это старый подход.
Этап 6. Решение по синус-лифтингу: открытый, закрытый или не нужен
Решение принимается на основе высоты кости в зоне импланта:
- более 8 мм — синус-лифтинг не нужен;
- 5–7 мм — закрытый синус-лифтинг (через лунку импланта, малотравматичный, можно совмещать с установкой);
- менее 5 мм — открытый синус-лифтинг (через боковое окно в кости, чаще отдельным этапом за 4–6 месяцев до имплантации).
Решение фиксируется в письменном плане лечения. Если у пациента 4 мм кости, а ему предлагают имплантацию без синус-лифтинга «потому что у меня есть опыт» — это прямая дорога в гайморову пазуху. Что делать, если что-то пошло не так на этом этапе, разобрано в материале «Неудачный синус-лифтинг: что делать, если кость не прижилась — симптомы отторжения и план действий»
Вопрос врачу: «Нужен ли мне синус-лифтинг, и если да — какой именно?» Красный флаг: тема синус-лифтинга вообще не поднималась при планировании имплантации верхнего моляра.
Этапы изготовления шаблона и операции (7–10)
Этап 7. Печать хирургического шаблона с металлическими втулками
Хирургический шаблон — это пластиковая накладка, которая фиксируется на зубах или десне пациента во время операции. В шаблоне есть отверстия с металлическими втулками (sleeve), через которые проходит сверло и сам имплант. Шаблон печатается на 3D-принтере по данным из программы планирования. По типу опоры шаблоны бывают mucosa-supported (опираются на десну, при полном отсутствии зубов) и bone-supported (на кость, после отслаивания десны).
Вопрос врачу: «Шаблон будет с металлическими втулками? Кто его печатает — вы или зуботехническая лаборатория?» Красный флаг: «Шаблон не нужен, я и так попаду» — это и есть та самая работа «на глаз», от которой страдает мембрана Шнайдера.
Этап 8. Проверка посадки шаблона на модели и во рту
Шаблон перед операцией обязательно примеряется — сначала на гипсовой или напечатанной модели челюсти, потом во рту пациента. Если шаблон «гуляет», его переделывают. Это скучный, но критичный этап: миллиметр люфта шаблона = миллиметр отклонения импланта = риск задеть пазуху.
Вопрос врачу: «Будет ли примерка шаблона до дня операции?» Красный флаг: шаблон «увидите впервые в день имплантации».
Этап 9. Пилотное сверление через шаблон и остеотомия по протоколу производителя
Пилотное сверление — это первый, тонкий проход сверлом через втулку шаблона. Дальше идёт остеотомия — последовательное расширение лунки свёрлами увеличивающегося диаметра до нужного под имплант размера. Каждое сверло — через ту же втулку, под тем же углом, на ту же глубину. Все параметры (скорость вращения, охлаждение, последовательность) прописаны в протоколе производителя имплантов и должны соблюдаться буквально.
Вопрос врачу: «Все сверления идут через шаблон или часть — от руки?» Красный флаг: «Шаблон используем только для разметки, дальше работаем свободно» — точность теряется.
Этап 10. Установка импланта с контролем торка и ISQ
Торк — это усилие, с которым имплант вкручивается в кость, измеряется в Н·см (ньютон-сантиметрах). Норма для верхней челюсти — обычно 25–45 Н·см. Слишком мало — имплант болтается, слишком много — кость может треснуть. ISQ — это коэффициент стабильности импланта, измеряется отдельным прибором (например, Osstell) по шкале от 1 до 100. ISQ выше 65 говорит о хорошей первичной (праймериной) стабильности — то есть имплант плотно сидит в кости и можно думать о ранней нагрузке.
Вопрос врачу: «Какой торк и ISQ у моего импланта? От этого зависит, когда ставить коронку». Красный флаг: врач не измеряет ISQ и не называет цифру торка — значит, решение о сроках нагрузки принимается «на глаз».
Этапы контроля и подстраховки (11–12)
Этап 11. Контрольный 3D-снимок сразу после установки
Контрольная КЛКТ делается в день операции или на следующий день. Снимок показывает реальное положение импланта в кости и расстояние от его верхушки до дна гайморовой пазухи. Если есть микроперфорация мембраны Шнайдера, её видно именно на 3D-снимке — на панораме можно и не заметить. Ранняя диагностика = простое решение (наблюдение или закрытие мембраной). Поздняя = одонтогенный гайморит и операция.
Вопрос врачу: «Будет ли контрольная КЛКТ после установки импланта и входит ли она в стоимость?» Красный флаг: «Контрольный снимок сделаем, если что-то будет беспокоить».
Этап 12. План повторных осмотров и сроков нагрузки
После установки импланта пациент получает на руки письменный план: когда приходить на осмотры (обычно через 1, 3 и 6 месяцев), когда снимать швы, когда ставить формирователь десны, когда — постоянную коронку. Решение о немедленной или отсроченной нагрузке принимается на основе ISQ и типа кости, а не «как принято». Провизорная (временная) коронка может ставиться в день операции при ISQ выше 70 и торке выше 35 Н·см. После операции отдельная большая тема — как ухаживать за установленным имплантом дома, об этом есть подробное руководство по уходу за зубными имплантатами.
Вопрос врачу: «У меня будет письменный план с датами всех визитов?» Красный флаг: «Приходите через полгода, там посмотрим» — без чёткого графика остеоинтеграция (приживление импланта в кости) не контролируется.
Клинический случай. Женщина около 47 лет получила отказ в двух клиниках: «у вас не хватает кости для имплантации верхних премоляров, нужно сначала наращивать». На КЛКТ в ЛОР-режиме высота кости в зоне 24 и 25 зубов составила 5 и 6 мм, в пазухах — без патологии. По цифровому протоколу спланировали закрытый синус-лифтинг с одномоментной установкой имплантов через хирургический шаблон. Контрольная КЛКТ через сутки показала: верхушки имплантов на расстоянии 1,5–2 мм от поднятого дна пазухи, мембрана Шнайдера цела, костный материал распределён равномерно. Через 4 месяца — постоянные коронки.
Точность установки импланта: цифры, которые стоит знать пациенту
Точность установки импланта измеряется в миллиметрах отклонения от запланированной позиции. Считают два параметра: отклонение по плечу (в шейке импланта, у десны) и отклонение по апексу (у верхушки, в глубине кости). Именно отклонение по апексу определяет, попадёт ли имплант в пазуху — потому что верхушка ближе всего к мембране Шнайдера. Эти цифры пациентам обычно никто не показывает — а зря, потому что именно от них зависит, насколько безопасно поставить имплант в боковые верхние зубы.
От руки, по шаблону или с навигацией: разница в миллиметрах
По данным систематических обзоров и метаанализов последних лет, средние отклонения распределяются примерно так:
Динамическая навигация — это, по сути, GPS для сверла. Камера ловит инструмент в реальном времени, на экране хирург видит, где сверло сейчас и куда оно идёт, и в любой момент может поправить движение. Стоит это дорого, ставят такие системы не везде, зато в сложных случаях — это самая высокая точность из доступных.
Разница в 1 мм у верхушки между «свободной рукой» и шаблоном кажется ерундой — пока не вспомнить, что между концом импланта и пазухой может оставаться как раз 1–2 мм запаса.
Безопасное расстояние до дна пазухи и почему «впритык» — это не норма
Стандартный зазор безопасности между верхушкой импланта и дном гайморовой пазухи — 1–2 мм. Это запас на возможное отклонение и на ремоделирование кости в первые месяцы после операции. Если у пациента тонкая мембрана Шнайдера (менее 0,5 мм) или есть полипы и утолщения слизистой, безопасное расстояние увеличивают до 2–3 мм. План «впритык, ровно до дна пазухи» — это план без запаса прочности.
Как пациенту проверить клинику до начала имплантации: 7 вопросов и красные флаги
Проверить клинику можно за один визит, задав конкретные вопросы и сверив ответы с реальным оборудованием в кабинете. Важно не то, что написано на сайте, а что есть физически и как об этом говорит врач. Если страх перед самой операцией ощущается сильнее, чем хотелось бы, отдельно стоит почитать про распространённые страхи в процессе имплантации зубов и как их преодолеть — многие тревоги снимаются ещё на этапе подготовки.
Семь вопросов, которые стоит задать имплантологу
- Делаете ли вы КЛКТ с захватом гайморовых пазух перед имплантацией верхних жевательных зубов?
- У вас в клинике стоит интраоральный сканер? Какой модели?
- В какой программе вы планируете имплантацию виртуально?
- Будет ли изготовлен хирургический шаблон, и кто его печатает?
- Измеряете ли вы ISQ и торк при установке импланта?
- Делаете ли контрольную КЛКТ сразу после операции, и входит ли она в стоимость?
- Что входит в гарантию на имплант, и при каких условиях она действует?
Если на 5–7 вопросов из 7 врач отвечает развёрнуто и предметно — клиника работает по протоколу. Если на 3 и меньше — стоит поискать вторую консультацию.
Красные флаги: что должно насторожить уже на консультации
Несколько признаков, по которым работа «не по протоколу» считывается за 10 минут:
⚠️ план составлен только по панорамному снимку, КЛКТ предлагают «по желанию»;
⚠️ фраза «у меня 20 лет опыта, шаблон не нужен»;
⚠️ нет письменного плана лечения с этапами и сроками;
⚠️ не озвучен вопрос синус-лифтинга при имплантации верхнего моляра;
⚠️ имплант предлагают конкретной фирмы «потому что у нас акция», без объяснения, почему именно эта система подходит;
⚠️ цена фиксированная и не зависит от объёма диагностики и наличия костной пластики;
⚠️ контрольный 3D-снимок «по показаниям», а не как обязательный этап.
Один-два флага — повод задать дополнительные вопросы. Три и больше — повод выбрать другую клинику.
Что делать, если имплантация уже сделана и есть подозрение на проблему
Если имплантация уже проведена и появились настораживающие симптомы — нужна КЛКТ в ЛОР-режиме в течение 72 часов и консультация имплантолога, желательно того, кто работает в связке с челюстно-лицевым хирургом. В большинстве случаев ранняя диагностика позволяет решить проблему без потери импланта.
Симптомы, которые нельзя игнорировать
После имплантации в верхнюю челюсть к врачу нужно обратиться, если появились:
🚩 односторонний насморк со стороны установленного импланта;
🚩 свист или прохождение воздуха через лунку при дыхании;
🚩 привкус крови или гнойных выделений в носу;
🚩 гнусавость голоса, которой не было до операции;
🚩 ощущение тяжести и распирания в области щеки и под глазом;
🚩 повышение температуры выше 37,5 на 3–5-й день после операции;
🚩 затёки жидкости из рта в нос при питье.
Лёгкий отёк, синяк на щеке и тянущая боль в первые 2–3 дня — нормальная реакция, паниковать не нужно.
Алгоритм действий за 72 часа
Первое — позвонить в клинику, где делали имплантацию, и сообщить о симптомах. Второе — независимо от ответа, записаться на КЛКТ в ЛОР-режиме в любой диагностический центр и взять снимок на диск. Третье — с диском прийти на консультацию к челюстно-лицевому хирургу или имплантологу с ЛОР-подготовкой. Чего категорически делать не стоит в эти 72 часа: сильно сморкаться (давление воздуха увеличивает перфорацию), летать самолётом, нырять, париться в бане, пить алкоголь.
Часто задаваемые вопросы
Какое безопасное расстояние от верхушки импланта до дна гайморовой пазухи?
Безопасное расстояние — 1–2 мм при нормальной мембране Шнайдера и 2–3 мм при тонкой мембране или полипах в пазухе. Это запас на возможное отклонение импланта в процессе установки и на ремоделирование кости в первые месяцы после операции. План установки «впритык, ровно до дна пазухи» не оставляет запаса прочности и считается рискованным, особенно при работе без хирургического шаблона.
Чем навигационная имплантация отличается от классической по точности в миллиметрах?
Навигационная (шаблонная) имплантация даёт среднее отклонение у верхушки импланта 1,0–1,5 мм против 1,5–2,5 мм при работе «свободной рукой». По угловому отклонению разница ещё заметнее: 2–4° против 5–8°. По данным систематических обзоров последних лет, эта разница в боковом отделе верхней челюсти переводится в кратное снижение риска перфорации мембраны Шнайдера. На нижней челюсти разница менее критична, но всё равно ощутима при работе рядом с нижнечелюстным нервом.
Можно ли делать имплантацию и синус-лифтинг одновременно?
Да, при высоте кости 5–7 мм имплантация и закрытый синус-лифтинг совмещаются в одну операцию. Хирург через лунку под имплант аккуратно приподнимает дно пазухи на 3–5 мм и подсыпает костный материал, после чего сразу устанавливает имплант. Если высота кости меньше 5 мм, обычно выбирают открытый синус-лифтинг отдельным этапом за 4–6 месяцев до имплантации — это даёт время материалу превратиться в собственную кость пациента.
По каким признакам понять, что имплант задел гайморову пазуху?
Главные признаки — односторонний насморк, прохождение воздуха через лунку, привкус крови или гноя в носу и гнусавость, которой не было до операции. Эти симптомы появляются в первые дни или недели после имплантации. Подтверждается перфорация только КЛКТ в ЛОР-режиме — обычный панорамный снимок может её не показать. Если есть хотя бы один из перечисленных признаков, КЛКТ нужно сделать в течение 72 часов.
Какие вопросы задать имплантологу перед операцией, если боюсь промаха в пазуху?
Семь ключевых вопросов: про КЛКТ с захватом пазух, интраоральный сканер, программу планирования, хирургический шаблон, измерение ISQ и торка, контрольную КЛКТ после операции и условия гарантии. Если врач отвечает развёрнуто на 5–7 вопросов из 7 — клиника работает по цифровому протоколу. Если на 3 и меньше — это сигнал поискать вторую консультацию. Полный чек-лист из 12 этапов и красных флагов по каждому — в основном разделе этой статьи выше.
Если разобрать главную мысль одной строкой: имплантация в боковом отделе верхней челюсти без цифрового протокола — это работа «на глаз» там, где счёт идёт на миллиметры. Пациент имеет право знать, какие 12 шагов должны быть пройдены, и задавать вопросы. Это не недоверие к врачу — это нормальная проверка протокола, которой пользуются во всём мире.
