Имплант пробил дно полости носа: как цифровой навигационный протокол с КЛКТ и 3D-шаблоном предотвращает перфорацию верхней челюсти
Перфорация дна полости носа дентальным имплантатом — это ятрогенное осложнение, при котором апикальная (верхушечная) часть импланта прорывает тонкую костную пластинку между альвеолярным отростком верхней челюсти и носовой полостью. Чтобы понять, почему это в принципе возможно, полезно сначала разобраться в видах зубных имплантов и принципе их установки — конструкция и длина здесь играют ключевую роль. Случается чаще всего в зоне резцов и клыков, где костного дна бывает всего 0,5–2 мм. Главная причина — установка «от руки» без 3D-планирования. Главное решение, признанное мировой имплантологией к 2025 году, — цифровой навигационный протокол: КЛКТ → виртуальный план → хирургический шаблон или динамическая навигация. Ниже — что это значит для пациента и врача, с цифрами, кейсами и алгоритмом действий, если осложнение уже случилось.
Что такое перфорация дна полости носа дентальным имплантатом 🦷
Что вообще такое «имплант пробил под нос»? Если по-простому — врач вкручивает имплант в верхнюю челюсть, а его кончик выходит за пределы кости и попадает прямо в носовую полость. То есть кость закончилась, а имплант — нет.
Случается такое нечасто, но и не сказать что редко: примерно у 1–3 пациентов из 100 (это данные большого обзора 2024 года, если вдруг захочется проверить — называется Clinical Outcomes of Maxillary Sinus Floor Perforation by Dental Implants, есть в открытом доступе на PMC). И вот что важно: примерно треть этих случаев — это не классический «провал в гайморову пазуху», про который все слышали, а именно перфорация под нос, в зоне передних зубов. Про неё пишут гораздо меньше, а зря — встречается она чаще, чем кажется.
Чтобы было понятно, где это место: возьмите свой нос и проведите пальцем по верхней десне под передними зубами. Прямо под этой десной, в нескольких миллиметрах вверх — дно полости носа. Между корнем резца и воздухом в носу иногда меньше 1 мм кости. Это и есть зона риска.
Важно сразу развести два разных осложнения, которые в интернете постоянно путают.
Анатомия премаксиллы простыми словами
Премаксилла — это передний отдел верхней челюсти, в который входят четыре резца и иногда клыки. Альвеолярный гребень (та часть кости, в которую вкручивают имплант) здесь часто узкий, а сверху его прикрывает тонкая кортикальная пластинка — плотный наружный слой кости толщиной 0,3–1 мм. Под этой пластинкой — сразу полость носа. Подробнее о том, как в целом устроена имплантация зубов верхней челюсти, её этапы, цены и возможные осложнения, мы разбирали в отдельном материале
Исследование Risk Assessment of Nasal Cavity Perforation in the Maxilla (MDPI Diagnostics, 2024) на КЛКТ-выборке показало: при виртуальной установке имплантов длиной 12 и 14 мм в зону передних резцов риск перфорации дна носа возрастает в разы по сравнению с имплантами 10 мм. То есть длина импланта в этой зоне — критический параметр, и подобрать её без 3D-снимка невозможно в принципе.
Чем перфорация под нос отличается от провала в гайморову пазуху
Эти два осложнения требуют разной тактики, разных хирургов и разных доступов. Вот короткая разница.
Дальше в статье речь будет именно о перфорации дна носа — о той, которая «под нос», во фронтальной зоне.
Почему происходит промах при freehand-имплантации
Freehand-имплантация — это установка импланта «от руки», без цифрового шаблона и без системы навигации, ориентируясь на плоский панорамный снимок (ОПТГ) и тактильное ощущение врача. Именно freehand-протокол даёт максимальную долю промахов в зону полости носа. Систематический обзор Accuracy in dental implant placement (J Prosthet Dent, 2025) на сводных данных показал: компьютер-ассистированные методы значительно превосходят freehand по точности позиционирования.
Что такое freehand и где предел её точности
При freehand врач опирается на двумерный снимок и опыт. Двумерный снимок не показывает толщину кости в щёчно-нёбном направлении — а именно эта толщина критична во фронтальной зоне. Усреднённые цифры по мета-анализам: средняя ошибка freehand у точки входа около 1,9 мм, у апекса (верхушки импланта) — около 2,3 мм, угловая девиация — 6,5°. Для премаксиллы с её 0,5–2 мм костного дна это много.
Биомеханика промаха: как 1° наклона превращается в 2 мм на верхушке
Простая геометрия: если имплант длиной 12 мм отклонился от запланированной оси всего на 5°, верхушка уйдёт от плана примерно на 1 мм. При отклонении в 10° — уже на 2 мм. Если костного дна под носом 1,5 мм, такая ошибка означает, что апикальная часть импланта окажется в носовой полости.
К этому добавляются ещё несколько факторов:
- неучтённая воронкообразная форма дна носа (по плоскому снимку её не видно);
- избыточный торк введения — то есть слишком большое усилие закручивания, при котором имплант буквально «продавливает» тонкую кортикальную пластинку;
- ангуляция сверла, которая визуально кажется правильной, а по факту даёт уклон в 8–10°;
- отсутствие контрольной КЛКТ сразу после установки — врач узнаёт о перфорации только по жалобам пациента через несколько дней. Подробный разбор того, к чему приводят ошибки планирования имплантации без КТ и 3D-шаблона, мы делали в отдельной статье — там много кейсов с десятилетним катамнезом.
Клинический случай №1
Пациент, мужчина около 52 лет, потерял боковой резец сверху слева (зуб 22) после неудачного эндодонтического лечения. В районной клинике провели имплантацию freehand: ориентировались на ОПТГ, установили имплант длиной 13 мм. На пятый день пациент пожаловался на «странный свист» при выдохе через нос и пенистые выделения после полоскания рта.
На КЛКТ обнаружили: апикальная часть импланта выступает в полость носа на 3 мм. Дополнительная находка — у пациента индивидуально расширенный резцовый канал, который при freehand-планировании просто не был учтён. Тактика: имплант извлекли, перфорацию закрыли коллагеновой мембраной с одномоментной костной пластикой, через 5 месяцев провели повторную установку — уже по статическому хирургическому шаблону, имплантом длиной 10 мм. Через 4 месяца — постоянная коронка. Жалоб нет. В дистальных отделах верхней челюсти аналогичную задачу решает синус-лифтинг — открытая или закрытая методика, смотря какой объём кости нужно нарастить.
Ключевой вывод этого кейса: проблема была не в «плохом враче», а в отсутствии 3D-данных. С КЛКТ-планированием расширенный резцовый канал был бы виден заранее, и имплант изначально подобрали бы короче.
Как устроен цифровой навигационный протокол: 6 этапов от КЛКТ до установки
Цифровой навигационный протокол — это последовательность из шести этапов, в которой каждый шаг переводит план из одного цифрового формата в другой и заканчивается физической установкой импланта по заранее просчитанной траектории. Ниже — пошагово, что происходит между «пациент пришёл на консультацию» и «имплант стоит точно по плану».
Этап 1–3: диагностика и виртуальное планирование
Этап 1. КЛКТ — конусно-лучевая компьютерная томография. Это объёмный 3D-снимок челюсти, который, в отличие от обычного панорамного, показывает кость со всех сторон: высоту, ширину, плотность, расположение носовой полости и сосудисто-нервных каналов. Это принципиально другой уровень информации по сравнению с плоскими снимками — про разницу с обычным прицельным рентгеновским снимком зуба и тем, когда он нужен, у нас есть отдельный разбор. Для верхней челюсти КЛКТ делают с расширенным полем зрения, чтобы захватить дно носа целиком.
Этап 2. Экспорт DICOM и интраоральное сканирование. DICOM — это международный формат медицинских снимков, в котором сохраняется КЛКТ. Параллельно делают интраоральное сканирование — цифровой слепок зубов и десны специальной камерой во рту, без неприятной массы в ложке. На выходе получают STL-файл — цифровую 3D-модель полости рта.
Этап 3. Совмещение и виртуальная установка. В программе планирования (coDiagnostiX от Dentsply Sirona, Implant Studio от 3Shape, Blue Sky Plan, R2GATE) врач совмещает КЛКТ и STL-модель в одном пространстве. Дальше он буквально «ставит» имплант мышкой — выбирает марку, длину, диаметр, угол наклона, и видит на экране, как имплант будет лежать в кости со всех сторон. Если виртуальная верхушка хоть на полмиллиметра заходит в носовую полость — план переделывают: укорачивают имплант или меняют наклон.
Этап 4–6: материализация плана и контроль
Этап 4. Шаблон или динамическая навигация — развилка. На этом шаге врач выбирает, как перенести виртуальный план в рот пациента. Вариант А — статическая навигация (s-CAIS): по STL-плану печатают на 3D-принтере хирургический шаблон. Это пластиковая «капа» с металлическими втулками, которые жёстко задают точку входа, угол и глубину сверления. Вариант Б — динамическая навигация (d-CAIS): план загружают в систему типа X-Guide (Nobel Biocare) или X-Nav, к челюсти и наконечнику крепят оптические маркеры, и врач видит на экране в реальном времени, куда идёт сверло.
Этап 5. Стерилизация шаблона или калибровка системы. Шаблон проходит автоклавирование — то есть стерилизуется горячим паром под давлением. В случае d-CAIS вместо стерилизации делают калибровку: систему «учат» соотносить положение сверла с КЛКТ-планом с точностью до десятых долей миллиметра.
Этап 6. Установка импланта и контрольная КЛКТ. Имплант вкручивают строго по шаблону или строго по экрану навигационной системы. Сразу после установки — повторная КЛКТ, которая показывает, насколько фактическое положение импланта совпало с виртуальным планом. Если есть малейшее отклонение в сторону полости носа — врач знает об этом до того, как пациент уйдёт домой.
Цитата эксперта: «В фронтальном отделе верхней челюсти я не работаю без КЛКТ-планирования последние семь лет. Стоимость шаблона — это смешные деньги по сравнению с ценой одной перфорации дна носа: повторная операция, костная пластика, потерянное время пациента и репутационные потери клиники».
Статическая vs динамическая навигация: разница в погрешности
Статическая и динамическая навигация — это два варианта компьютер-ассистированной хирургии (CAIS, computer-assisted implant surgery), которые решают одну и ту же задачу разными инструментами: довести имплант до кости точно по виртуальному плану. По данным мета-анализа Dynamic navigation vs. static navigation in implant placement (J Prosthet Dent, 2024), обе технологии радикально превосходят freehand, но различаются по углу обучения, цене и гибкости в ходе операции.
Статическая навигация (s-CAIS): шаблон-«кондуктор»
s-CAIS — это установка импланта через 3D-печатный хирургический шаблон. Шаблон фиксируется на зубах или слизистой и не двигается во время операции. Сверло проходит через металлическую втулку, которая физически не позволяет уйти в сторону или глубже плана. По мета-анализу The accuracy of static computer-aided implant surgery (Clin Oral Implants Res, 2018, n=20 клинических исследований): средняя ошибка у точки входа — 1,2 мм, у апекса — 1,4 мм, угловая — около 3,5°.
Плюсы s-CAIS: предсказуемая точность, относительно низкая цена, не нужно дорогое оборудование в операционной. Минусы: нельзя скорректировать план в ходе операции; шаблон требует места для пальцев и ирригации; при ограниченном открывании рта установка в дистальные зоны затруднена.
Динамическая навигация (d-CAIS): GPS для сверла
d-CAIS — это система реального времени, в которой положение сверла отслеживается оптическими камерами и накладывается на КЛКТ-план на экране. Самая известная система — X-Guide от Nobel Biocare. По данным сравнительного мета-анализа Comparative Analysis of Dynamic Versus Static Navigation (PMC, 2024), d-CAIS показывает сопоставимую с s-CAIS точность по линейным параметрам и чуть лучшую — по угловой девиации. Если интересно, как тот же цифровой подход работает на масштабных кейсах, посмотрите статью про цифровой протокол и аппарат Penguin в тотальной имплантации — там разобрана работа с полной челюстью.
Плюсы d-CAIS: коррекция плана прямо во время операции; не нужно ждать 3D-печати шаблона (можно «сканировать-планировать-оперировать» в один день); хорошо работает при ограниченном открывании рта. Минусы: высокая стоимость оборудования (отсюда дороже для пациента); более длинная кривая обучения врача; нужны оптические маркеры на челюсти.
Сравнительная таблица: freehand vs s-CAIS vs d-CAIS
Источники цифр: Clin Oral Implants Res 2018 (s-CAIS), J Prosthet Dent 2024 (d-CAIS vs s-CAIS), Accuracy in dental implant placement systematic review J Prosthet Dent 2025.
Главный вывод сравнения: для рутинной имплантации в зону с достаточным объёмом кости хватает s-CAIS. Для зон высокого риска — фронтальная верхняя челюсть с тонким дном носа, близкий нижнечелюстной нерв, узкий альвеолярный гребень — d-CAIS даёт дополнительную страховку за счёт возможности правки в реальном времени.
Что делать пациенту, если перфорация уже произошла: алгоритм первых 72 часов ⚠️
Если перфорация дна полости носа уже случилась, главное правило — обратиться к челюстно-лицевому хирургу с ЛОР-подготовкой в течение 72 часов. По данным наблюдательных исследований, перфорации, закрытые в первые 3 суток, в подавляющем большинстве случаев заживают без формирования стойкого ороназального свища. Те, что игнорируются 2–3 недели, почти всегда требуют пластики свища отдельной операцией. К запущенной перфорации часто присоединяется воспаление вокруг импланта — мы подробно писали о том, что такое периимплантит, почему он возникает и как предотвратить отторжение имплантата.

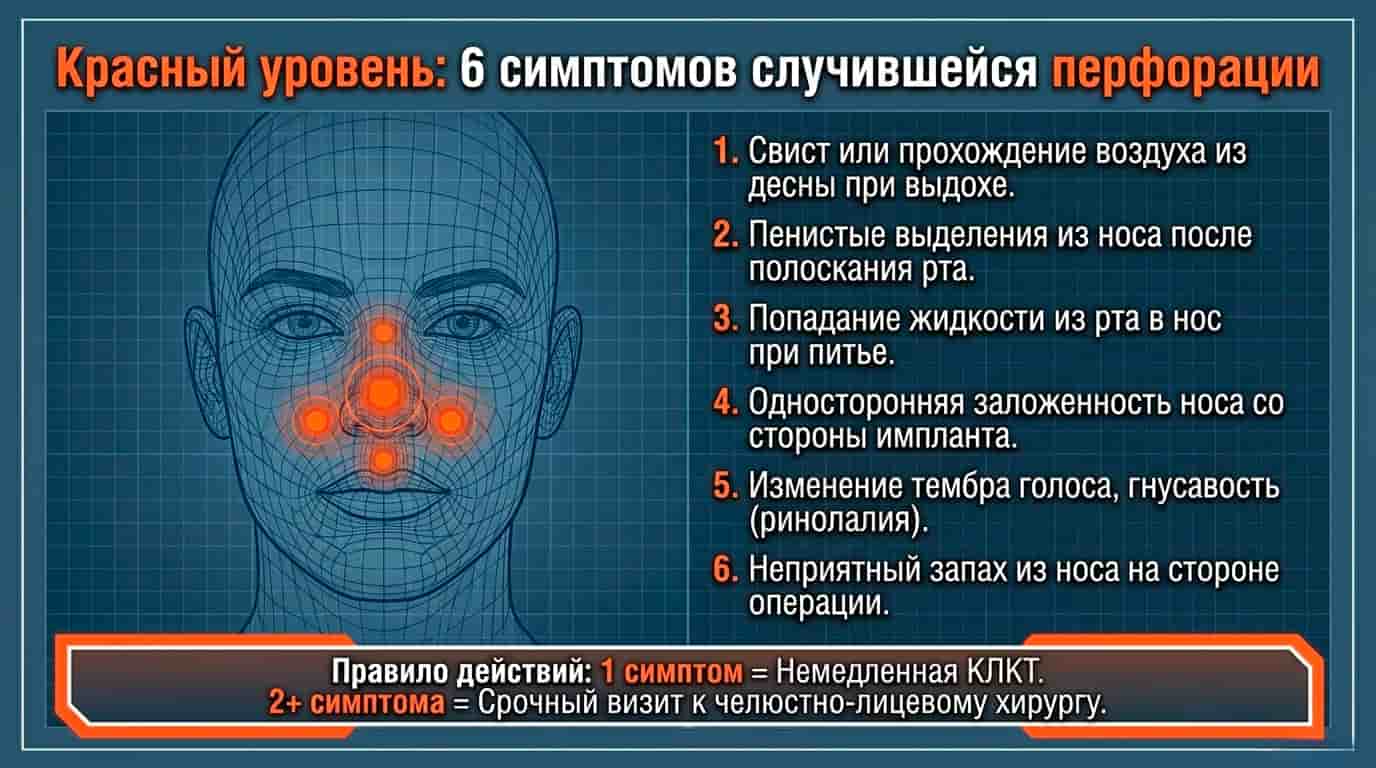

6 симптомов, по которым можно заподозрить перфорацию
- свист или прохождение воздуха из десны при выдохе через нос;
- пенистые выделения из носа после полоскания рта;
- попадание жидкости из рта в нос при питье;
- односторонняя заложенность носа со стороны импланта;
- изменение тембра голоса, гнусавость (ринолалия);
- неприятный запах из носа на стороне операции.
Один симптом из списка — повод сделать КЛКТ. Два и больше — повод ехать к ЧЛХ сегодня.
Что делать в первые 24–72 часа
- Не сморкаться и не зажимать нос при чихании — повышение давления в носовой полости расширяет перфорацию.
- Не курить — никотин ухудшает заживление слизистой, дым раздражает рану.
- Не летать на самолёте и не нырять — перепады давления могут увеличить отверстие.
- Записаться к челюстно-лицевому хирургу с ЛОР-подготовкой, а не к обычному имплантологу или к ЛОРу отдельно — это пограничная зона между двумя специальностями.
- Сделать КЛКТ с расширенным полем зрения и забрать DICOM-файл на флешке — пригодится для второго мнения.
- Не пытаться «само заживёт» — кость самостоятельно эту дырку не закрывает.
Проба Вальсальвы — простой домашний тест
Проба Вальсальвы — это базовый тест на ороназальное сообщение. Пациент зажимает нос пальцами и пытается аккуратно выдохнуть через нос. Если воздух идёт в рот через лунку или вокруг импланта — сообщение между ртом и носом есть. Тест не заменяет КЛКТ, но даёт пациенту понять, что разговор с врачом нужен срочный.
Клинический случай №2
Пациентка, женщина около 44 лет, имплантация в позицию 22 зуба в другой клинике. Симптомы (заложенность и выделения) проигнорировала три недели — «думала, простуда». На приёме обнаружили уже сформированный ороназальный свищ — то есть незаживающее отверстие из полости рта в носовую полость, выстланное эпителием. Само такое отверстие не закроется никогда.
Тактика: имплант извлекли, провели пластику свища местными тканями (лоскут со стороны нёба) с укреплением коллагеновой мембраной. Через 6 месяцев, после полной реабилитации зоны, повторную установку сделали уже по динамической навигации d-CAIS — длину импланта пересчитали с 12 мм на 9 мм. Заживление без рецидива, постоянная коронка через 4 месяца после реимплантации.
Главный урок этого случая: три недели промедления превратили ситуацию, которая решалась мембраной за 40 минут, в две операции с интервалом в полгода.
Как пациенту проверить, что клиника реально работает по цифровому протоколу 💡
Цифровой протокол — это не маркетинговая наклейка на сайте, а конкретный набор шагов, наличие которых пациент может проверить на консультации. Ниже — семь вопросов, по ответам на которые становится понятно, есть ли в клинике реальный workflow или только красивое слово «цифровая» в прайсе.
7 вопросов имплантологу до операции
- Делаете КЛКТ перед имплантацией верхней челюсти? Правильный ответ — да, всегда; ОПТГ для фронтальной зоны недостаточно.
- Отдадите DICOM-файл на руки? Правильный ответ — да; это ваш медицинский документ.
- В какой программе планируете установку? Названия типа coDiagnostiX, Implant Studio, Blue Sky Plan, R2GATE — норма; «у нас опыт большой, планируем на снимке» — красный флаг.
- Покажете виртуальный план до операции? Хорошая клиника показывает 3D-картинку с положением импланта.
- Шаблон делаете сами или заказываете? Любой ответ нормален, важно, что шаблон вообще есть.
- Будет ли контрольная КЛКТ после установки? Правильный ответ — да, в день операции или на ближайшем контроле.
- Что входит в гарантию? Должен быть письменный документ с условиями.
Красные флаги, при которых лучше уйти
- «У нас врач 20 лет работает, КЛКТ не нужна» — в 2026 году это уже не аргумент, это маркер устаревшего подхода.
- Нет письменного плана и виртуальной визуализации до операции.
- Нет контроля КЛКТ после установки в фронтальной зоне.
- Имплантолог отказывается обсуждать длину и марку импланта.
Часто задаваемые вопросы
На сколько миллиметров навигационный шаблон точнее установки «от руки»?
Хирургический шаблон даёт в среднем в 1,5–2 раза меньшую погрешность, чем freehand. По мета-анализу Clin Oral Implants Res 2018 (n=20 клинических исследований), s-CAIS показывает ошибку у апекса около 1,4 мм против ~2,3 мм у freehand. Для зоны дна полости носа, где костного запаса 0,5–2 мм, эта разница буквально решает: будет перфорация или нет.
Сколько стоит имплантация с динамической навигацией X-Guide в России?
Имплантация с d-CAIS в России в 2025–2026 годах стоит обычно на 40–80% дороже, чем стандартная установка того же импланта. Точная цифра зависит от клиники, города, марки импланта и сложности кейса. Динамическая навигация требует дорогого оборудования (X-Guide, X-Nav, Navident) и обученного оператора, отсюда премия к цене. Для зон высокого риска эта премия часто оправдана разовой страховкой от осложнения.
Можно ли поставить имплант, если костного дна под носом всего 2 мм?
Да, можно — но только по цифровому протоколу и обычно с предварительной костной пластикой. По данным MDPI Diagnostics 2024, при толщине кости 1–2 мм длина импланта должна быть 8–10 мм максимум, а угол установки рассчитывается индивидуально по КЛКТ. Без 3D-планирования в такой ситуации имплантация — это лотерея с очень плохими шансами.
Что делать прямо сейчас, если после имплантации воздух свистит из десны?
Срочно к челюстно-лицевому хирургу с ЛОР-подготовкой, в идеале — в течение 24–72 часов. До приёма не сморкаться, не курить, не летать, не нырять. Свист и прохождение воздуха — почти патогномоничный (то есть характерный именно для этого диагноза) признак ороназального сообщения. Чем раньше закроют, тем меньше вероятность стойкого свища и повторных операций.
Обязательна ли КЛКТ перед имплантацией верхней челюсти?
Для верхней челюсти, особенно во фронтальной зоне, КЛКТ обязательна — это позиция всех современных протоколов имплантации к 2025 году. Двумерный панорамный снимок не показывает толщину кости в щёчно-нёбном направлении и реальное положение дна носовой полости. Установка во фронтальную верхнюю челюсть только по ОПТГ — это работа вслепую в зоне с минимальным запасом кости.
Через сколько можно ставить новый имплант после перфорации дна носа?
Обычно через 4–6 месяцев после устранения перфорации и костной пластики. Точный срок зависит от размера дефекта, типа использованного костного материала и индивидуальной скорости заживления. Контрольная КЛКТ перед реимплантацией покажет, сформировалась ли новая костная ткань достаточной плотности. Повторную установку в этой же зоне разумно делать уже по s-CAIS или d-CAIS — один раз пройти через осложнение достаточно.
Что в итоге
Перфорация дна полости носа дентальным имплантатом — это не «плохой врач сделал плохо». Это статистически предсказуемое следствие установки имплантов в зоне с 0,5–2 мм костного запаса без 3D-планирования. Цифровой навигационный протокол — КЛКТ, виртуальное планирование в coDiagnostiX или Implant Studio, статический шаблон или динамическая система X-Guide — снижает риск этого осложнения в разы за счёт того, что сводит человеческий фактор к минимуму уже на этапе плана, а не во время операции.
Для пациента практический вывод простой: на консультации уточнить наличие КЛКТ и виртуального плана; для зоны передних верхних зубов настаивать на навигации; при первых симптомах перфорации — не три недели терпеть, а 72 часа на принятие решения. Для врача — встроить цифровой workflow в стандарт работы во фронтальной верхней челюсти и не считать шаблон «понтом», когда речь идёт о миллиметрах между костью и воздухом носовой полости.
